autotest_iot — ESP32-S3 嵌入式自动化复测/修复闭环

把"取 Jira 缺陷 → 智能体操控硬件复测 → 抓 log 诊断 → 改代码 → 编译烧录 → 复测 → 知识沉淀"做成软硬一体的智能体闭环，全部可注入、可单测（77 测试全绿）。

一句话流程：Jira → 复现 → 诊断 → Fixer → 人工门 → 烧录复测 → 沉淀（失败自动重试，知识库越用越准）。

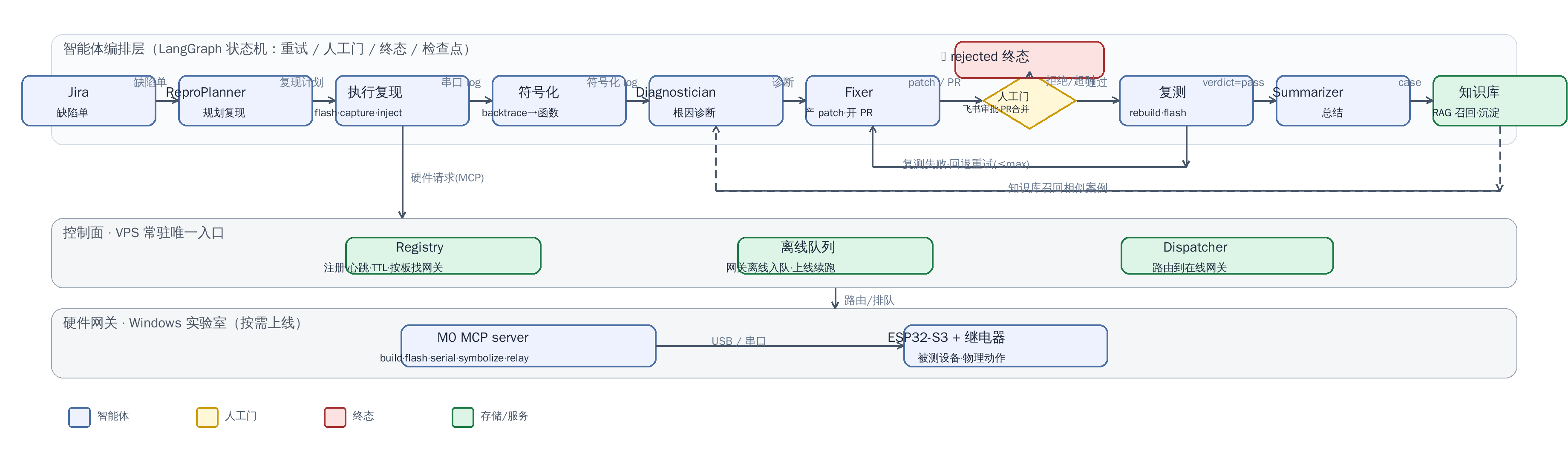

autotest_iot 架构与数据流

数据流（边上的文字）：缺陷单 → 复现计划 → 串口log → 符号化log → 诊断 → patch/PR →（人工门）→ verdict → case。复测失败自动回退 Fixer 重试（≤max 次）；知识库召回相似案例反馈给诊断；硬件请求经控制面路由到在线网关、离线则排队。

三层：智能体编排层（LangGraph 状态机：重试 / 人工门 interrupt / 终态 / 检查点）· 控制面（VPS 常驻唯一入口，Registry 注册·心跳·TTL / Dispatcher 路由 / 离线队列上线续跑）· 硬件网关（贴板子的 Windows，按需上线，M0 MCP server + ESP32-S3 + 继电器）。

图由 scripts/gen_flow_png.py 生成（Pillow + 文泉驿正黑），改逻辑后重跑即可更新。

🚀 部署到真实环境

完整逐步配置 + 验证 + 排错见 docs/DEPLOY.md。 设计见 docs/ARCHITECTURE.md。

快速起步：

git clone https://github.com/liuyuyan6100/autotest-iot.git && cd autotest-iot
python3 -m venv .venv && . .venv/bin/activate
pip install -e ".[test]" && pytest -q            # 无硬件/无 key 也应全绿
cp config/boards.yaml.example config/boards.yaml  # 按 DEPLOY.md §3 填
# 无 key/无板先跑通逻辑：
python -m autotest_mcp.run_orchestrate BUG-123 --fake --source /tmp/fw --gate auto

必填配置速查（详见 DEPLOY.md §3）：板子 COM 口 · tools.idf_version/addr2line · 控制面 token · jira.backend:rest+凭据 · feishu.approval_code+app 凭据 · ANTHROPIC_API_KEY。

已实现的能力

M0：硬件 MCP 网关

7 个 MCP tool，让本地/远程智能体作为 client 调用：

tool	作用	占板级锁
`list_boards`	列出已注册板子 + 在线探测	否
`build`	编译固件（docker `espressif/idf` 或本地 `idf.py`）	否
`flash`	esptool 烧录（`.bin` 或 build 目录的 `flash_args`）	是
`capture_serial`	抓 UART → 落盘日志，监听 panic，可注入串口命令	是
`symbolize`	panic backtrace 地址 → 函数+文件:行	否
`press_button`	继电器按压物理按键	是
`power_cycle`	继电器断电再上电	是

触板动作走板级锁（queue 排队 / reject 立即返回 busy），两个 agent 同时操作同一块板不会打架。

安装（Windows 目标机 / 当前 Ubuntu 开发机皆可）

python3 -m venv .venv
. .venv/bin/activate        # Windows: .venv\Scripts\activate
pip install -e ".[test]"

配置

cp config/boards.yaml.example config/boards.yaml
# 编辑：板子 COM 口 / 继电器通道 / bind host / token

家用原型：server.host 填 tailscale 网卡 IP，VPS 经 tailnet 访问。
公司：server.host 填内网/VPN IP，开 mtls，对接公司 CA。
token 也可用环境变量覆盖：AUTOTEST_TOKEN=...（不入库）。

运行

# HTTP（默认，本地 + 远程都可接）
python -m autotest_mcp.server
# 等价于设置 transport: http；监听 http://<host>:<port>/mcp

# stdio（本地排错）
AUTOTEST_... # 在 config 设 transport: stdio，或临时改 yaml
python -m autotest_mcp.server

接入 Claude Code

在 Claude Code 的 MCP 配置里加（本地）：

{
  "mcpServers": {
    "autotest": {
      "url": "http://localhost:8787/mcp",
      "headers": { "Authorization": "Bearer <你的 token>" }
    }
  }
}

远程（VPS / 同事机）把 localhost 换成 Windows 的可达 IP（家用 = tailscale IP，公司 = 内网 IP）。

测试

pytest -q          # 30 个单测，全 mock，无需硬件

端到端冒烟（Windows + 真板）

config/boards.yaml 填好板子 COM 口、token。
python -m autotest_mcp.server 起服务。
Claude Code 接入后依次调用：build（或用现成固件）→ flash → capture_serial（触发一次 panic）→ symbolize，确认 backtrace 还原成函数名。
本地与远程 client 同时 flash 同一块板，验证锁生效（一方排队或返回 busy）。
press_button / power_cycle 在 MockRelayBackend 下会打印/记录动作时序（无真继电器时）。

src/autotest_mcp/
  server.py            # M0 硬件网关（FastMCP 注册所有 tool + 启动）
  transport.py         # bearer 鉴权 + mTLS + uvicorn（tailscale 不进代码）
  concurrency.py       # 板级锁（queue/reject）
  config.py            # YAML + env 加载
  tools/               # device / symbolizer / serial_mon / flasher / builder / hardware
  defects/             # Defect 模型 + MockJiraClient + JiraRestClient + make_jira 工厂
  agents/              # ReproPlanner / Diagnostician / Fixer / Summarizer
  pipeline.py          # M1 复现+诊断
  fix_pipeline.py      # M2 修复+复测闭环
  git_client.py        # apply_file_edits + GhGitClient + FakeGitClient + GithubPrChecker
  knowledge/           # Case + File/Vector KnowledgeStore + recall
  feishu/              # 飞书审批门（gate + driver）
  control_plane/       # Registry + JobQueue + ControlPlane + registrar + server
  orchestrator/        # LangGraph 状态机（重试/人工门/终态/检查点）
  run_m1.py / run_m2.py / run_m3.py / run_orchestrate.py / run_control_plane.py / run_gateway_register.py
config/boards.yaml.example, config/defects.example.yaml
docs/ARCHITECTURE.md, docs/DEPLOY.md
tests/                 # 77 个 mock 单测（无硬件/无 key 全绿）

M1：复现 + 诊断 pipeline

在 M0 硬件能力之上，加了两个智能体 + 一条编排 pipeline：

Defect(mock Jira) ─▶ ReproPlanner(Claude) ─▶ 执行硬件复现(MCP client)
                                                       │
                                            symbolize(地址→函数名)
                                                       │
                                  Diagnostician(Claude) ─▶ Diagnosis 报告

组件：

llm.py — Anthropic client 封装（opus-4-8 + adaptive thinking + effort），结构化输出，client 可注入。
defects/ — 结构化 Defect/ReproStep + JiraClient 接口 + MockJiraClient（读 yaml，初期不接公司真实系统）。
agents/repro_planner.py — ReproPlanner；串口命令白名单是硬安全门（非白名单命令被拒绝并留痕）。
agents/diagnostician.py — Diagnostician，读已符号化的 log 给根因诊断。
mcp_client.py — HardwareClient 协议 + McpHardwareClient(streamable-http 调 M0 网关) + FakeHardwareClient(无板测试)。
pipeline.py — 编排：规划→flash/按键/capture→符号化→诊断→RunReport。
run_m1.py — CLI 入口。

跑

# 本地无 key/无板（fake LLM + fake 硬件，验证 pipeline 逻辑）
python -m autotest_mcp.run_m1 BUG-123 --fake --defects config/defects.example.yaml

# 真实（Windows + ANTHROPIC_API_KEY + 硬件网关在跑）
AUTOTEST_TOKEN=... python -m autotest_mcp.run_m1 BUG-123

测试：pytest -q（含白名单过滤、pipeline 端到端、诊断产出）。

M1 的 LLM/硬件/符号化都可注入，所以当前这台 Ubuntu 无 key 无板也能开发+单测；真实运行在 Windows + key 上。命令白名单在 config/boards.yaml 的 agents.test_command_whitelist，固件组固化测试模式命令后导出清单填进来。

M2：修复 + 复测闭环

闭合"诊断→修复→验证"的环（整条流水线最有价值的一段）：

Diagnosis ─▶ Fixer(Claude, 产 FileEdit) ─▶ GitClient 开 PR ── ══ 人工门 ══
                                                              │（人 review 合并）
                                              rebuild → flash → 复测 → verdict(pass/fail)

组件：

agents/fixer.py — Fixer：诊断+源码 → 最小 FileEdit(str_replace 式) + rationale + risk_level。
git_client.py — apply_file_edits(纯函数，可单测) + GitClient 协议 + GhGitClient(走 gh 开 PR) + FakeGitClient。
fix_pipeline.py — propose_fix(产 PR，停在 awaiting_review 人工门) + run_retest(build→flash→复测→pass/fail/inconclusive)。
run_m2.py — CLI：M1 诊断 → M2 产 PR →（合并后）复测。

人工门（核心安全约束）

所有 patch 一律走 PR review，不因 risk_level 自动合并。propose_fix 开完 PR 就停在 awaiting_review；只有人 review 合并后，run_retest 才针对已合并源码 rebuild+flash+复测。

跑

# 本地全 fake（假 LLM + 假 git + 假硬件，自动走完复测，模拟修复生效）
python -m autotest_mcp.run_m2 BUG-123 --fake --source /tmp/fw

# 真实（Windows + key + gh + 板子）：先拿 PR，人合并后加 --retest
AUTOTEST_TOKEN=... python -m autotest_mcp.run_m2 BUG-123 --source <固件仓库>
# 合并后：
ANTHROPIC_API_KEY=... python -m autotest_mcp.run_m2 BUG-123 --source <固件仓库> --retest

测试：pytest -q（含 apply_file_edits 增改/唯一性校验、Fixer 落地、复测 pass/fail/inconclusive 判定）。

M3：知识库（RAG，越用越聪明）

每次闭环通过后，Summarizer 把全过程浓缩成结构化 Case 入库；下次诊断/修复前召回相似案例注入上下文。

复测 pass ─▶ Summarizer(Claude) ─▶ Case ─▶ KnowledgeStore
                                              ▲ 召回
下次诊断/Fixer ─▶ recall_context(相似案例) ──┘

组件：

knowledge/store.py — KnowledgeStore 协议 + FileKnowledgeStore(JSON+关键词打分，离线默认) + VectorKnowledgeStore(chromadb，pip install -e ".[vector]")。
knowledge/models.py — Case 结构化案例。
knowledge/recall.py — recall_context 把召回案例格式化进 agent 上下文。
agents/summarizer.py — 闭环 → Case。
接线：run_repro_diagnose(knowledge=) 诊断前召回；run_retest(...knowledge=) 复测 pass 后沉淀。

跑（带知识库）

# 全 fake：复现→诊断→PR→复测 pass→沉淀，一个命令走完
python -m autotest_mcp.run_m2 BUG-123 --fake --source /tmp/fw --kb /tmp/kb.json

# 检索知识库
python -m autotest_mcp.run_m3 --kb /tmp/kb.json search "按键 panic"
python -m autotest_mcp.run_m3 --kb /tmp/kb.json show

默认 FileKnowledgeStore（无依赖、CJK 2-gram + 关键词加权打分，可单测）。生产换 VectorKnowledgeStore（chromadb 真 embedding 召回），协议一致、代码不变。失败案例不沉淀（避免污染知识库）。

LangGraph 状态机编排

把线性 pipeline 升级为显式状态图，补上控制流：

START → intake → run_m1 → propose_fix → human_gate → retest → decide
                            ▲                              │
                            │回退重试(attempt<max)          ├ pass → deposit → END
                            └──────────────────────────────┤
                                                           └ 超限/inconclusive → escalate → END

重试/回退：复测失败且未超 max_attempts → 回 propose_fix 重新修复，而非单发。
人工门：human_gate 用 LangGraph interrupt 真正暂停等 PR review 合并；Command(resume=True) 续跑。
终态：closed（复测通过+沉淀）/ escalated（超限转人工）。
检查点：MemorySaver，任意阶段暂停可续跑（生产换持久 checkpointer 时需注册 state 里的 pydantic 类型）。

组件：orchestrator/graph.py（build_orchestrator(deps) 工厂 + Deps 依赖注入）；run_orchestrate.py CLI。

跑

# 全 fake 全自动（演示复现→修复→人工门auto→复测通过→沉淀）
python -m autotest_mcp.run_orchestrate BUG-123 --fake --source /tmp/fw --kb /tmp/kb.json

# 真实：跑到人工门暂停，人合并 PR 后 stdin 确认续跑
ANTHROPIC_API_KEY=... python -m autotest_mcp.run_orchestrate BUG-123 --source <仓库> --kb /tmp/kb.json

测试：pytest -q（含一次通过 / 重试后通过 / 超限转人工 / interrupt 暂停+resume 四个状态机场景）。

控制面（VPS 常驻唯一入口）+ 注册中心 + 离线队列

§1.5 两层架构落地：VPS 上常驻控制面，硬件网关（贴板子的 Windows/实验室机）按需上线注册；所有 agent/同事只对接控制面，硬件请求由控制面路由到在线网关，离线则入队、上线后续跑。

agent/同事 ──▶ 控制面(VPS, 24h) ──┬─ logic-bound tool：本地直接做
                                  └─ hardware-bound：路由到在线网关 / 离线入队
硬件网关(按需上线) ──注册+心跳──▶ 控制面 Registry（TTL 判上下线）

组件：

control_plane/registry.py — 注册 / 心跳 / TTL 上下线 / 按板定位在线网关（clock 可注入）。
control_plane/queue.py — 离线请求 JobQueue（按板分组、状态流转）。
control_plane/plane.py — ControlPlane：路由在线网关 / 离线入队 / 网关上线 drain_pending 续跑。
control_plane/registrar.py — GatewayRegistrar：网关侧注册+心跳（http poster 可注入）。
control_plane/server.py — FastMCP 控制面（call_hardware/list_gateways/register_gateway/heartbeat tool）+ /gateways HTTP 路由 + bearer 鉴权。
CLI：run_control_plane.py（起控制面）、run_gateway_register.py（网关注册+心跳）。

跑

# 1) VPS 上起控制面（唯一入口）
AUTOTEST_CP_TOKEN=... python -m autotest_mcp.run_control_plane

# 2) 贴板子的机器上：起硬件网关(M0) + 向控制面注册
python -m autotest_mcp.server                        # M0 硬件网关
python -m autotest_mcp.run_gateway_register          # 注册+心跳到控制面

# 3) 任意 agent/同事：把 mcp.url 指向控制面，调 call_hardware 即可（透明路由/排队）

Windows 不 24h：它按需上线注册、关机 TTL 超时标离线；请求在线则路由、离线则排队续跑。核心逻辑纯 async、无网络可单测（clock/client/http 全可注入）。

飞书审批门（lark-approval）

把编排器的人工门从「PR review / stdin 回车」升级为飞书审批实例：graph 在 human_gate 处 interrupt → driver 创建飞书审批并轮询 → 通过则 Command(resume=True) 续跑、拒绝/超时则 resume=False → 走 rejected 终态（不再无脑继续）。

... → propose_fix → human_gate(interrupt) ──╮
                              飞书审批通过 ─→ resume=True  → retest → ...
                              审批拒绝/超时 ─→ resume=False → rejected → END

组件：

feishu/gate.py — ApprovalGate 协议(create/status) + LarkApprovalGate(Feishu OpenAPI v3：建实例/查状态，tenant token 用 app_id/secret 换，http 可注入，_parse_status 纯函数兼容字符串/整数状态码) + FakeApprovalGate。
feishu/driver.py — await_approval_and_resume：建审批 → 轮询 → resume（clock/sleep 可注入）。
接线：orchestrator 加 approved 状态 + 条件边（通过→retest / 拒绝→rejected→END）；run_orchestrate --gate {auto,stdin,feishu}。

lark-cli 的 approval 模块没有"创建实例"命令，所以走 OpenAPI（POST /approval/v3/instances + GET .../instances/{code}）。真实运行需在飞书后台定义审批流程（approval_code）+ app 凭据；逻辑在此用 FakeApprovalGate 全测。

跑

# 飞书审批门（真实）：跑到 gate 暂停 → 建飞书审批 → 轮询 → 通过则续跑复测
ANTHROPIC_API_KEY=... LARK_APP_ID=... LARK_APP_SECRET=... \
  python -m autotest_mcp.run_orchestrate BUG-123 --source <仓库> --gate feishu

测试：pytest -q（含 _parse_status、driver 通过→closed / 拒绝→rejected / 超时、LarkApprovalGate http 注入与 token 缓存）。

真 Jira / GitHub 接口（替换 mock）

缺陷源与代码门都接真系统，由配置切换：

JiraRestClient（defects/jira_rest.py）：Jira Cloud REST api/2，GET /issue/{key} 取缺陷、POST /issue/{key}/comment 回写；basic auth（email:api_token）；http 层可注入；_map_issue/_parse_repro 把 Jira 字段映射成 Defect（结构化复现步骤来自可配置的自定义字段 jira.repro_field）。
GithubPrChecker（git_client.py）：gh pr view <url> --json state,mergedAt 查 PR 是否合并，runner 可注入——让人工门能真等"PR 合并"。
make_jira(cfg) 工厂：按 jira.backend（mock|rest）选实现；三个 CLI（run_m1/m2/orchestrate）统一走它。

配置（config/boards.yaml）

jira:
  backend: rest                 # mock | rest
  base_url: "https://yourorg.atlassian.net"
  email: ""                     # 或 env JIRA_EMAIL
  token: ""                     # API token；或 env JIRA_TOKEN
  repro_field: "customfield_10001"  # 存结构化复现步骤的字段（可选）

Jira 凭据/字段结构各家不同，所以 http/subprocess 全可注入、_map_issue 是纯函数——这台 Ubuntu 无 Jira 实例，照样 77 测试全绿（含 _map_issue、JiraRestClient http 注入、GithubPrChecker merged/open/fail、make_jira 工厂）。真实运行在用户机器配 backend: rest + 凭据即可。
